气路系统主要由气源切换系统、管道系统、调压系统、用气点、监控及报警系统组成。对于一些易燃易爆气体,如氢气、乙炔等,可能在设计和施工过程中稍有差异,必须加入气体回火防止器等安全控制装置。


一、气瓶间。
1、钢瓶间的设计宜设在中心化验室的主入口侧,并应采取遮阳防晒措施,当钢瓶间与建筑物为一体时,隔墙应为钢筋混凝土防爆墙。
2、通风良好,并具有足够的泄爆面积,室内地面应有防火花,防静电措施;
3、可燃气体钢瓶(H2,C2H2)与助燃气体钢瓶(O2)应隔开布置;
4、还应设立泄露报警系统。

二、色谱室。

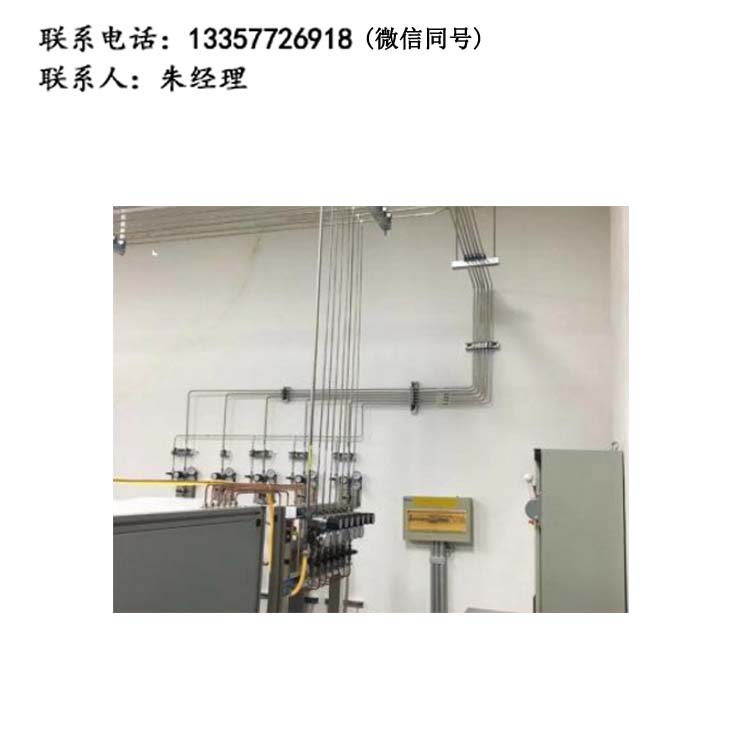

1、中心化验室的所有管道应统筹规划、集中布置,以便于安装、操作和检修为布置原则;
2、引入中心化验室的所有工艺管道总管应设切断阀,并根据需要设置压力表、温度计、流量计、过滤器和减压阀等。阀门或仪表宜设置在便于观察和检修的位置;
3、可燃易爆气体如氢气、乙炔、氧气等宜明线铺设;

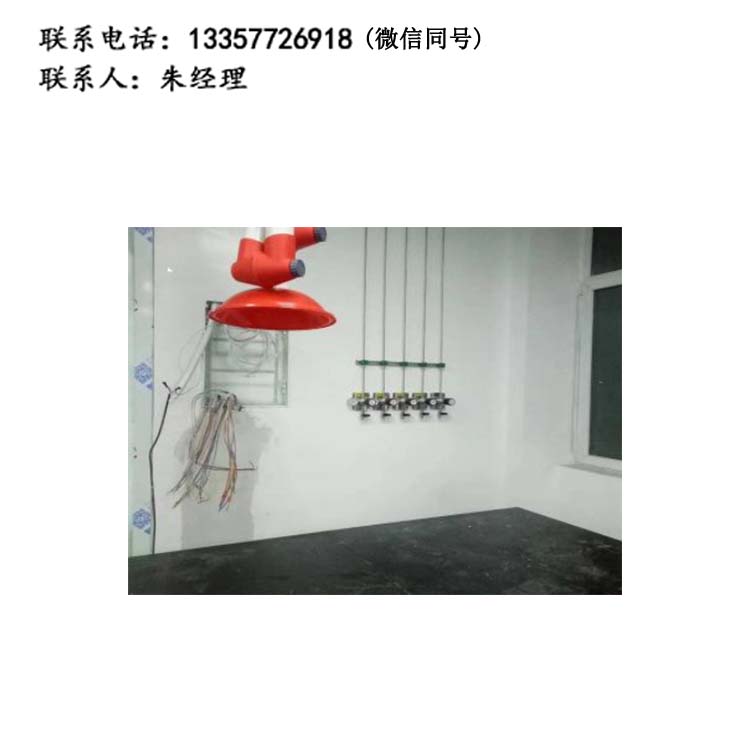

4、管道宜集中布置并沿墙明设,且方便安装及检修;
5、使用钢瓶气管道的设备台应离墙布置,留出的维修空间不宜小于600mm;
6、氢气管道宜采用焊接连接,不应采用螺纹连接和使用闸阀。
